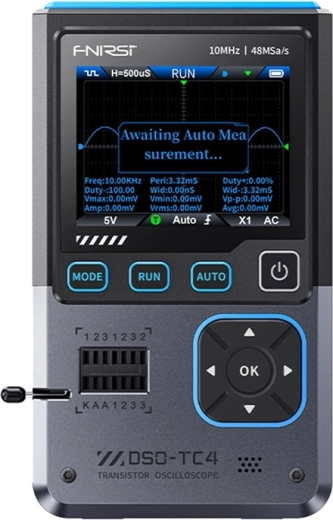

Φορητός μίνι παλμογράφος 3 σε 1 Fnirsi DSO-TC4

-13%
79,90 €
69,90 €
Αποστολή από 3,90 €
Εξωτερική αποθήκη · Σε εσάς 12/10
Κωδικός προϊόντος: 908521-1
Δωρεάν αποστολή για αγορές άνω των 149,00 €
Επιστροφές χωρίς προβλήματα έως 30 ημέρες
Γρήγορη παράδοση από 3,90 €
Το Fnirsi DSO-TC4 είναι ένας φορητός μίνι παλμογράφος 3 σε 1, που συνδυάζει ψηφιακό παλμογράφο, tester ηλεκτρονικών εξαρτημάτων και γεννήτρια σήματος. Προσφέρει εύρος ζώνης 10 MHz, δειγματοληψία 48 MSa/s, αυτόματη αναγνώριση εξαρτημάτων, έγχρωμη οθόνη TFT 2,8" και πρακτική τροφοδοσία μέσω USB-C. Χάρη στη λειτουργία Anti-Burn προστατεύει το κύκλωμα εισόδου από ζημιά και είναι κατάλληλος για σέρβις, ανάπτυξη ηλεκτρονικών και οικιακές μετρήσεις.

Το Fnirsi DSO-TC4 είναι μια συμπαγής συσκευή μετρήσεων για γρήγορη διάγνωση ηλεκτρονικών κυκλωμάτων. Ως ψηφιακός παλμογράφος εμφανίζει κυματομορφές σε πραγματικό χρόνο με υψηλή ακρίβεια, επιτρέπει μέτρηση τάσης, συχνότητας, περιόδου, RMS, Vpp και κύκλου λειτουργίας και προσφέρει λειτουργίες triggering για συνήθεις εργασίες σέρβις και ανάπτυξης.

Ο ενσωματωμένος tester ηλεκτρονικών εξαρτημάτων αναγνωρίζει και μετρά αυτόματα διόδους, διόδους Zener, αντιστάσεις, πυκνωτές, πηνία, τρανζίστορ MOSFET, JFET, IGBT και θυρίστορ. Η πρακτική γεννήτρια σήματος υποστηρίζει 13 τύπους κυματομορφών με συχνότητα έως 50 kHz, ώστε να προσομοιώνετε εύκολα διάφορες συνθήκες λειτουργίας κατά τον έλεγχο κυκλωμάτων.

Η συσκευή διαθέτει έγχρωμη οθόνη TFT 2,8 ιντσών με ρυθμιζόμενη φωτεινότητα, διαισθητικό πίνακα ελέγχου και θύρα USB-C για φόρτιση και μεταφορά δεδομένων. Η ενσωματωμένη μπαταρία Li-Ion 1500 mAh εξασφαλίζει άνετη χρήση στο πεδίο και η λειτουργία ύπνου βοηθά στην παράταση της διάρκειας μεταξύ φορτίσεων.

  • 3 λειτουργίες σε μία συσκευή: παλμογράφος, tester εξαρτημάτων και γεννήτρια σήματος
  • Ασφαλέστερη μέτρηση χάρη στην προστασία Anti-Burn
  • Εξαγωγή κυματομορφών σε υπολογιστή για περαιτέρω ανάλυση και αρχειοθέτηση
  • Συμπαγείς διαστάσεις και χαμηλό βάρος για εύκολη μεταφορά

Περιεχόμενα συσκευασίας: παλμογράφος, ανιχνευτής P1600, κροκοδειλάκι, 3× γάντζος δοκιμών, εγχειρίδιο χρήστη, καλώδιο φόρτισης USB-C και αντάπτορας.

Προδιαγραφές

Κατασκευαστής
Fnirsi
Μοντέλο
DSO-TC4
Τύπος συσκευής
Φορητός μίνι παλμογράφος 3 σε 1
Λειτουργίες
Ψηφιακός παλμογράφος, tester ηλεκτρονικών εξαρτημάτων, γεννήτρια σήματος
Οθόνη
Έγχρωμη οθόνη TFT 2,8 ιντσών
Οπίσθιος φωτισμός
Ρυθμιζόμενη φωτεινότητα
Τροφοδοσία
USB-C, 5 V / 1 A
Μπαταρία
Ιόντων λιθίου 3,7 V, 1500 mAh
Γλώσσες διεπαφής
8 γλώσσες, συμπεριλαμβανομένων κινεζικών, αγγλικών, γερμανικών, πορτογαλικών, ιαπωνικών, ισπανικών, κορεατικών και ρωσικών
Διαστάσεις
Περίπου 90 × 142 × 27,5 mm
Βάρος
186 g
Συχνότητα δειγματοληψίας σε πραγματικό χρόνο
48 MSa/s
Αναλογικό εύρος ζώνης
10 MHz
Αντίσταση εισόδου
1 MΩ
Λειτουργία σύζευξης
AC / DC
Εύρος τάσης δοκιμής
Ανιχνευτής 1:1: 80 Vpp (±40 V); ανιχνευτής 10:1: 800 Vpp (±400 V)
Κατακόρυφη ευαισθησία
10 mV/div – 10 V/div (εύρος X1)
Κατακόρυφη μετατόπιση
Ρυθμιζόμενη με ένδειξη
Εύρος χρονικής βάσης
50 ns – 20 s
Λειτουργίες triggering
Αυτόματο / κανονικό / μονής λήψης
Τύπος triggering
Ανερχόμενο μέτωπο, κατερχόμενο μέτωπο
Επίπεδο triggering
Ρυθμιζόμενο με ένδειξη
Πάγωμα κυματομορφής
Ναι, λειτουργία HOLD
Αυτόματη μέτρηση
Μέγιστο, Ελάχιστο, μέσος όρος, RMS, Vpp, συχνότητα, περίοδος, συντελεστής πλήρωσης / κύκλος λειτουργίας
Δοκιμή διόδων
Πτώση τάσης <5 V
Δοκιμή διόδων Zener
Εύρος 0,01–32 V; ανάστροφη τάση διάσπασης, περιοχή δοκιμής K-A-A
Δοκιμή τρανζίστορ FET
JFET: χωρητικότητα πύλης (Cg), ρεύμα Id στο Vgs, πτώση τάσης στην προστατευτική δίοδο (Uf); IGBT: ρεύμα drain στο Vgs, πτώση τάσης στην προστατευτική δίοδο (Uf); MOSFET: τάση κατωφλίου (Vt), χωρητικότητα πύλης (Cg), αντίσταση drain-source (Rds), πτώση τάσης στην προστατευτική δίοδο (Uf)
Δοκιμή θυρίστορ (SCR)
Μονής κατεύθυνσης: τάση ενεργοποίησης <5 V, επίπεδο πύλης· αμφίδρομη: ρεύμα ενεργοποίησης <6 mA
Δοκιμή πυκνωτών
Εύρος 25 pF – 100 mF, μέτρηση χωρητικότητας και συντελεστή απωλειών (Vloss)
Δοκιμή αντιστάσεων
Εύρος 0,01 Ω – 50 MΩ
Δοκιμή πηνίων
Εύρος 10 μH – 1000 μH
Κυματομορφές εξόδου γεννήτριας
13 τύποι κυματομορφών
Συχνότητα γεννήτριας σήματος
0–50 kHz
Συντελεστής πλήρωσης κυματομορφής
0–100 %
Πλάτος κυματομορφής
0,1–3,0 V
Περιεχόμενα συσκευασίας
Παλμογράφος, ανιχνευτής P1600, κροκοδειλάκι, 3× γάντζος δοκιμών, εγχειρίδιο χρήστη, καλώδιο φόρτισης USB-C, αντάπτορας
