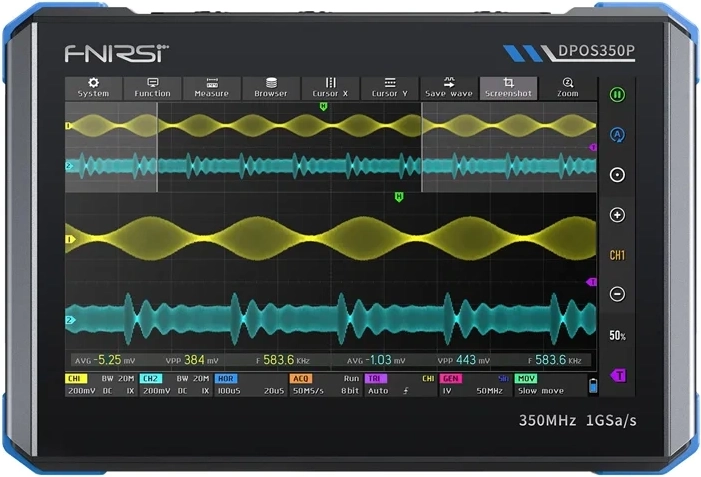

Ο Fnirsi DPOS350P είναι ένας ευέλικτος ψηφιακός παλμογράφος 4 σε 1 με μεγάλη 7" IPS οθόνη αφής, που συνδυάζει παλμογράφο, γεννήτρια σήματος, αναλυτή φάσματος και αναλυτή απόκρισης συχνότητας (FRA). Προσφέρει εύρος ζώνης 350 MHz, δειγματοληψία 1 GSa/s και ευκρινείς λειτουργίες απεικόνισης, συμπεριλαμβανομένου του Waterfall 3D, για γρήγορη διάγνωση, δοκιμές και ανάλυση σημάτων στο εργαστήριο και στο πεδίο.
Ο DPOS350P έχει σχεδιαστεί για άνετη εργασία σε στυλ tablet – ο χειρισμός αφής επιταχύνει τη ρύθμιση των παραμέτρων και η οθόνη 7" με ανάλυση 1024 × 600 προσφέρει καθαρή εικόνα των κυματομορφών και του φάσματος. Χάρη στον συνδυασμό πολλαπλών λειτουργιών μέτρησης, εξοικονομεί χώρο στον πάγκο και μπορεί να αντικαταστήσει αρκετές ξεχωριστές συσκευές.
Κύρια πλεονεκτήματα και λειτουργίες:
- Παλμογράφος 2 καναλιών: 350 MHz, 1 GSa/s, βάθος μνήμης 60 kpts, ψηφιακό fluorescence, FFT και υψηλή ανάλυση 8–16 bit.
- Γεννήτρια σήματος: έως 50 MHz (ημίτονο), 14 τυπικές κυματομορφές + καταγεγραμμένη κυματομορφή, ρύθμιση πλάτους/offset και duty cycle.
- Αναλυτής φάσματος: 200 kHz έως 350 MHz, FFT 4K–32K, λειτουργίες Waterfall συμπεριλαμβανομένης της 3D απεικόνισης, μέτρηση με δρομέα.
- FRA – αναλυτής απόκρισης συχνότητας: 100 Hz έως 50 MHz για γρήγορη αξιολόγηση ενισχυτών, φίλτρων και βρόχων ελέγχου (διάγραμμα Bode).
Περιεχόμενα συσκευασίας: 2× probe 350 MHz, φορτιστής QC18W, καλώδιο USB, κροκοδειλάκια, εγχειρίδιο χρήστη.
Προδιαγραφές
- Κατασκευαστής
- Fnirsi
- Μοντέλο
- DPOS350P
- Αρχική διαμόρφωση
- 5 προεπιλογές
- Γλώσσες
- Κινεζικά / Αγγλικά / Ρωσικά / Πορτογαλικά
- Διαγώνιος οθόνης
- 7 ίντσες
- Ανάλυση οθόνης
- 1024 × 600 pixels
- Τεχνολογία οθόνης
- IPS, πλήρης γωνία θέασης
- Τρόπος αλληλεπίδρασης
- Χωρητική οθόνη αφής
- Επεκτάσιμη διεπαφή
- Χωρητική οθόνη αφής
- Αυτόματη απενεργοποίηση
- 15 λεπτά ~ 1 ώρα / απενεργοποιημένο
- Ενημερώσεις
- Υποστηρίζει ενημερώσεις εικόνας .iso
- Απαιτήσεις φόρτισης
- QC18W – 12 V / 1,5 A
- Μπαταρία
- Λιθίου 3,7 V, 8000 mAh
- Χρόνος λειτουργίας
- περίπου 3 ώρες
- Χρόνος φόρτισης
- περίπου 5 ώρες
- Συνολική κατανάλωση ισχύος
- 10 W
- Ψύξη
- παθητική (αέρας)
- Διαστάσεις συσκευής
- 190 × 128 × 37 mm
- FRA: συχνότητα σήματος διέγερσης
- 100 Hz ~ 50 MHz
- FRA: πλάτος σήματος διέγερσης
- 0 ~ 5 Vpp
- FRA: offset σήματος διέγερσης
- −2,5 V ~ +2,5 V
- FRA: αριθμός σημείων συχνότητας
- 20 ~ 500
- FRA: μέτρηση με δρομέα
- συχνότητα / κέρδος / φάση
- FRA: λειτουργία
- εφάπαξ / κυκλική
- FRA: βαθμονόμηση συστήματος
- υποστηρίζεται
- SA: μέθοδος μετασχηματισμού
- FFT
- SA: μήκος FFT
- 4K ~ 32K
- SA: εύρος συχνοτήτων
- 200 kHz ~ 350 MHz
- SA: εύρος στάθμης
- −60 dBmV ~ +260 dBmV
- SA: μέτρηση με δρομέα
- συχνότητα / πλάτος
- SA: σήμανση παραμέτρων
- μέγιστη αρμονική ενέργεια
- SA: γράφημα καταρράκτη
- υποστηρίζεται
- SA: 3D γράφημα καταρράκτη
- υποστηρίζεται
- SA: αυτόματη ρύθμιση
- υποστηρίζεται
- SA: βαθμονόμηση συστήματος
- υποστηρίζεται
- Παλμογράφος: αριθμός καναλιών
- 2
- Παλμογράφος: εύρος ζώνης
- 350 MHz
- Παλμογράφος: χρόνος ανόδου
- 1 ns
- Παλμογράφος: μέγ. ρυθμός δειγματοληψίας
- 1 GSa/s
- Παλμογράφος: βάθος μνήμης
- 60 kpts
- Παλμογράφος: αντίσταση εισόδου
- 1 MΩ / 14 pF
- Παλμογράφος: εύρος χρονικής βάσης
- 5 ns ~ 50 s
- Παλμογράφος: χρονική βάση (roll)
- 50 ms ~ 50 s
- Παλμογράφος: κατακόρυφη ευαισθησία
- 2 mV ~ 20 V (1×)
- Παλμογράφος: κατακόρυφο εύρος
- 16 mV ~ 160 V (1×)
- Παλμογράφος: ακρίβεια DC
- ±2 %
- Παλμογράφος: ακρίβεια χρόνου
- ±0,01 %
- Παλμογράφος: σύζευξη εισόδου
- DC / AC
- Παλμογράφος: φόντο πλέγματος
- εμφάνιση / απόκρυψη
- Παλμογράφος: μετατόπιση κυματομορφής
- χονδρική / λεπτή ρύθμιση
- Παλμογράφος: προστασία υπέρτασης
- έως 400 V
- Παλμογράφος: φωτεινότητα κυματομορφής
- ρυθμιζόμενη
- Παλμογράφος: απεικόνιση FFT
- υποστηρίζεται
- Παλμογράφος: ψηφιακό fluorescence
- υποστηρίζεται
- Παλμογράφος: εξασθένηση probe
- 1× / 10× / 100×
- Παλμογράφος: περιορισμός εύρους ζώνης (hardware)
- 150 MHz / 20 MHz
- Παλμογράφος: λειτουργία υψηλής ανάλυσης
- 8 bit ~ 16 bit
- Παλμογράφος: μέτρηση παραμέτρων
- 12 τύποι
- Παλμογράφος: μέτρηση με δρομέα
- χρόνος, περίοδος, συχνότητα, στάθμη, τάση
- Παλμογράφος: ανίχνευση trigger
- ψηφιακή
- Παλμογράφος: κανάλι trigger
- CH1 / CH2
- Παλμογράφος: λειτουργία trigger
- Auto / Single / Normal
- Παλμογράφος: ακμή trigger
- Rising / Falling
- Παλμογράφος: εξασθένηση trigger
- L1 ~ L3
- Παλμογράφος: στάθμη trigger
- Χειροκίνητα / Auto (10 % ~ 90 %)
- Παλμογράφος: καταγραφή στιγμιότυπου οθόνης
- 90 εικόνες
- Παλμογράφος: καταγραφή κυματομορφής
- 500 σετ
- Παλμογράφος: εμφάνιση θερμοκρασίας χρώματος
- Υποστηρίζεται
- Παλμογράφος: λειτουργία X-Y
- Υποστηρίζεται
- Παλμογράφος: zoom χρονικής βάσης
- Υποστηρίζεται
- Παλμογράφος: αυτόματη ρύθμιση με ένα πλήκτρο
- Υποστηρίζεται
- Παλμογράφος: μηδενική επαναφορά με ένα πλήκτρο
- Υποστηρίζεται
- Παλμογράφος: προβολέας δεδομένων
- Υποστηρίζεται
- Γεννήτρια σήματος: τύποι κυματομορφών
- 14 τυπικές + καταγεγραμμένη κυματομορφή
- Γεννήτρια σήματος: συχνότητα
- 0 ~ 50 MHz (ημίτονο), άλλες κυματομορφές έως 10 M / 5 M / 3 M
- Γεννήτρια σήματος: πλάτος
- 0 ~ 5 Vpp
- Γεννήτρια σήματος: offset
- −2,5 V ~ +2,5 V
- Γεννήτρια σήματος: duty cycle
- 0,1 % ~ 99,9
- Γεννήτρια σήματος: ανάλυση συχνότητας
- 1 Hz
- Γεννήτρια σήματος: ανάλυση πλάτους
- 1 mV
- Γεννήτρια σήματος: ανάλυση offset
- 1 mV
- Γεννήτρια σήματος: ανάλυση duty cycle
- 0,1
- Γεννήτρια σήματος: αποθηκευμένες προσαρμοσμένες κυματομορφές
- 500 σετ
