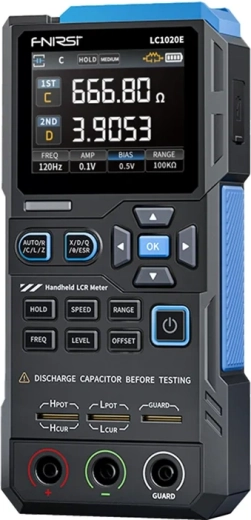

Το FNIRSI LC1020E είναι ένας συμπαγής φορητός μετρητής LCR χειρός για γρήγορη και ακριβή μέτρηση εξαρτημάτων. Προσφέρει αυτόματη αναγνώριση R/C/L, ευρύ εύρος συχνοτήτων δοκιμής 100 Hz έως 100 kHz, διπλή προβολή παραμέτρων και πρακτικές λειτουργίες για service και παραγωγή – σύγκριση με ανοχή, ταξινόμηση και καταγραφή δεδομένων. Χάρη στη φόρτιση USB‑C, την ενσωματωμένη μπαταρία και την αυτόματη απενεργοποίηση είναι ιδανικό για το εργαστήριο και για χρήση πεδίου.
Ο φορητός μετρητής LCR FNIRSI LC1020E διευκολύνει τη διάγνωση και τον έλεγχο ηλεκτρονικών εξαρτημάτων. Η συσκευή αναγνωρίζει αυτόματα αν μετράτε αντίσταση, πυκνωτή ή πηνίο και επιλέγει άμεσα τη σωστή λειτουργία. Χάρη στις πολλαπλές συχνότητες δοκιμής και την ρυθμιζόμενη τάση δοκιμής, θα έχετε σταθερά και επαναλήψιμα αποτελέσματα στην ανάπτυξη, στο service και στον ποιοτικό έλεγχο.
Κύρια πλεονεκτήματα:
- Αυτόματη αναγνώριση εξαρτημάτων (R/C/L) και λειτουργία AUTO για γρήγορη μέτρηση.
- 5 συχνότητες δοκιμής (100 Hz έως 100 kHz) για ακριβέστερη ανάλυση διαφορετικών τύπων εξαρτημάτων.
- Διπλή ένδειξη – ταυτόχρονη προβολή δύο παραμέτρων για ταχύτερη αξιολόγηση.
- Ρυθμιζόμενο επίπεδο τάσης δοκιμής και εσωτερική πόλωση (Bias) για ευαίσθητα εξαρτήματα.
- Βαθμονόμηση ανοικτού κυκλώματος και βραχυκυκλώματος για τον περιορισμό της επίδρασης των καλωδίων μέτρησης.
- Σύγκριση με ονομαστική τιμή και ανοχή + λειτουργία ταξινόμησης για παραγωγή και εισερχόμενο έλεγχο.
- Καταγραφή και στατιστικά σε πραγματικό χρόνο για αποτελεσματική εργασία με τα αποτελέσματα.
- Έγχρωμη οθόνη TFT 2,8" με ευανάγνωστο περιβάλλον.
- Φόρτιση μέσω USB‑C και αυτόματη απενεργοποίηση για φορητή χρήση.
Περιεχόμενα συσκευασίας:
- μετρητής
- καλώδιο δεδομένων
- πλακέτα βραχυκύκλωσης
- δοκιμαστικός σφιγκτήρας Kelvin
- καλώδια μέτρησης (μαύρο + κόκκινο)
- εγχειρίδιο χρήσης
Προδιαγραφές
- Κατασκευαστής
- FNIRSI
- Μοντέλο
- LC1020E
- Συχνότητες δοκιμής
- 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
- Βασική ακρίβεια
- 0,3 %
- Οθόνη
- Οθόνη TFT LCD 2,8 ιντσών
- Ανάλυση οθόνης
- Κύρια παράμετρος: 4,5 ψηφία | Δευτερεύουσα παράμετρος: 4,5 ψηφία
- Παράμετροι μέτρησης
- Κύριες παράμετροι: AUTO / R / C / L / Z | Δευτερεύουσες παράμετροι: X / D / Q / θ (γωνία φάσης) / ESR
- Εύρος μέτρησης
- Επαγωγή (L): 0–100 H | Χωρητικότητα (C): 0–100 mF | Αντίσταση (R): 0–10 MΩ
- Εσωτερική πόλωση (Bias)
- 0,0 V, 0,5 V
- Επίπεδο τάσης δοκιμής
- 0,1 V, 0,3 V, 0,6 V
- Λειτουργίες βαθμονόμησης
- Βαθμονόμηση ανοικτού κυκλώματος, βαθμονόμηση βραχυκυκλώματος (Short)
- Λειτουργία σύγκρισης
- Υπολογισμός σχετικού σφάλματος μεταξύ μετρημένης και ονομαστικής τιμής (σε %), φιλτράρισμα αποτελεσμάτων. Ρύθμιση ονομαστικών τιμών και ανοχής· εύρος ανοχής 0,1 % έως 99,9 %.
- Λειτουργία καταγραφής
- Έλεγχος συμμόρφωσης με την καθορισμένη ονομαστική τιμή και ανοχή· καταγραφή του αριθμού επιτυχημένων και αποτυχημένων μετρήσεων.
- Διαμόρφωση ακροδεκτών μέτρησης
- Τριών ακροδεκτών, πέντε ακροδεκτών
- Αντίσταση εξόδου
- 100 Ω
- Διεπαφή επικοινωνίας
- USB τύπου C (εικονική σειριακή θύρα)
- Άλλες ρυθμίσεις
- Ρυθμίσεις γλώσσας, φωτεινότητας οθόνης και ήχου, αυτόματη απενεργοποίηση, ρυθμίσεις βαθμονόμησης, πληροφορίες συστήματος
