Το ευρύ εύρος μέτρησης αντίστασης, χωρητικότητας και επαγωγής συμπληρώνεται από την εμφάνιση των ESR, D, Q, Z, X και θ. Έτσι, μπορείτε γρήγορα να αξιολογήσετε την ποιότητα του εξαρτήματος και να εντοπίσετε εύκολα αποκλίσεις τόσο στο σέρβις όσο και στον έλεγχο παραγωγής.
Η επιλογή 5 συχνοτήτων δοκιμής (100 Hz έως 100 kHz) και 4 επιπέδων τάσης RMS (0,1–1,0 V) επιτρέπει την προσαρμογή της μέτρησης στον συγκεκριμένο τύπο εξαρτήματος και αυξάνει τη σταθερότητα και την ακρίβεια των αποτελεσμάτων.
Η σχεδίαση τύπου τσιμπίδας διευκολύνει την εργασία με εξαρτήματα SMD, ενώ η δυνατότητα χρήσης αισθητήρων Kelvin (τετρασύρματων) βοηθά σε ακριβείς μετρήσεις μεγαλύτερων στοιχείων. Η έγχρωμη οθόνη 1,47" με αυτόματη περιστροφή βελτιώνει την αναγνωσιμότητα σε οποιαδήποτε θέση.

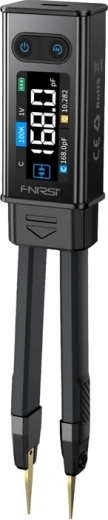

Ο μετρητής LCR FNIRSI LCR-ST2 συνδυάζει γρήγορη μέτρηση με ευανάγνωστη αξιολόγηση των παραμέτρων των εξαρτημάτων. Μετρά αντίσταση (10 mΩ έως 10 MΩ), χωρητικότητα (1 pF έως 22 mF), επαγωγή (1 μH έως 10 H), τάση (έως ±30 V) καθώς και διόδους (τάση ορθής πόλωσης έως 0,7 V). Εκτός από τις βασικές τιμές, εμφανίζει επίσης προηγμένες ποσότητες όπως ESR, D, Q, Z, X και θ, οπότε είναι κατάλληλος όχι μόνο για σέρβις, αλλά και για επαγγελματική ταξινόμηση και έλεγχο εξαρτημάτων.
Για διαφορετικές εφαρμογές μπορείτε να ρυθμίσετε 5 συχνότητες δοκιμής (100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz) και 4 επίπεδα τάσης δοκιμής RMS (0,1 V / 0,3 V / 0,6 V / 1,0 V). Πρακτικές λειτουργίες όπως HOLD, MAX και MIN διευκολύνουν την καταγραφή των αποτελεσμάτων, ενώ η λειτουργία σάρωσης ζώνης 100 Hz έως 100 kHz βοηθά στη γρήγορη αξιολόγηση της συχνοτικής συμπεριφοράς του εξαρτήματος με μία μόνο μέτρηση.

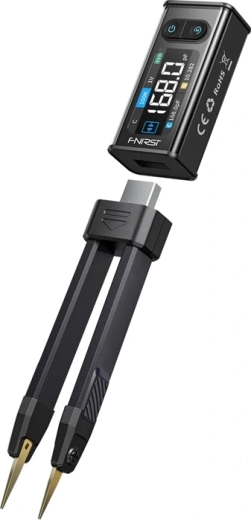

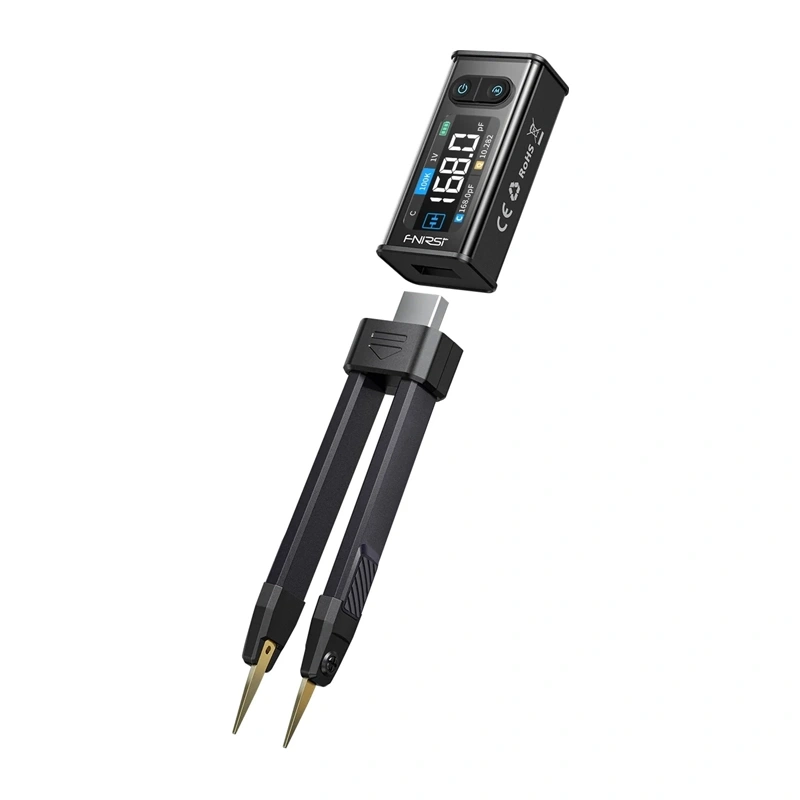

Η κατασκευή σε μορφή τσιμπίδας είναι ιδανική για εξαρτήματα SMD (ίσιοι και καμπύλοι ακροδέκτες). Για πιο απαιτητικές μετρήσεις μεγαλύτερων εξαρτημάτων μπορεί επίσης να χρησιμοποιηθεί η μέθοδος Kelvin (τετρασύρματη μέτρηση) μέσω συνδεόμενων ακροδεκτών/αισθητήρων. Στη συσκευασία περιλαμβάνεται πρακτική θήκη για εύκολη μεταφορά.

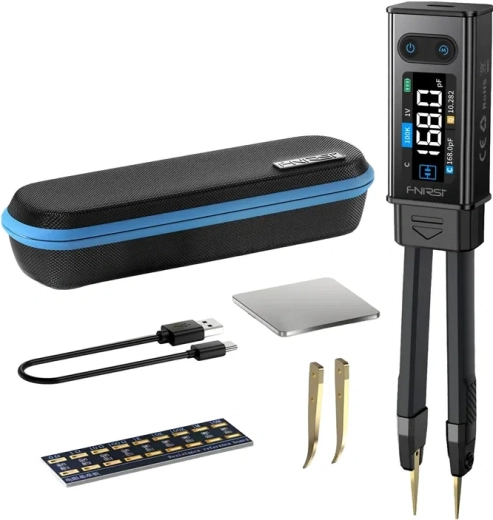

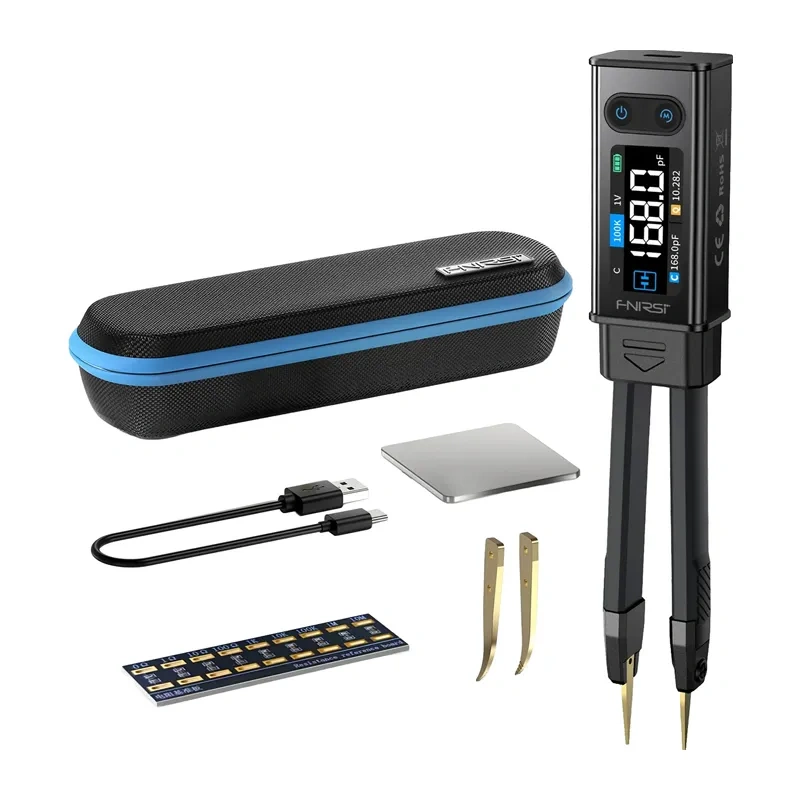

Περιεχόμενα συσκευασίας: μετρητής LCR, θήκη αποθήκευσης, καμπύλος αισθητήρας, πλακέτα βραχυκύκλωσης, καλώδιο δεδομένων, εγχειρίδιο χρήσης.
