Ο φορητός παλμογράφος δύο καναλιών με λειτουργία πολυμέτρου είναι ένα πρακτικό όργανο για τη μέτρηση και την ανάλυση ηλεκτρικών σημάτων. Διαθέτει έγχρωμη οθόνη LCD 3,5″, ενσωματωμένη επαναφορτιζόμενη μπαταρία, τάση εισόδου έως 400 V, αποθήκευση δεδομένων και στιγμιότυπων οθόνης, καθώς και πλούσια εξαρτήματα για άνετη εργασία σε εργαστήριο, εργαστήριο επισκευών ή στο πεδίο.

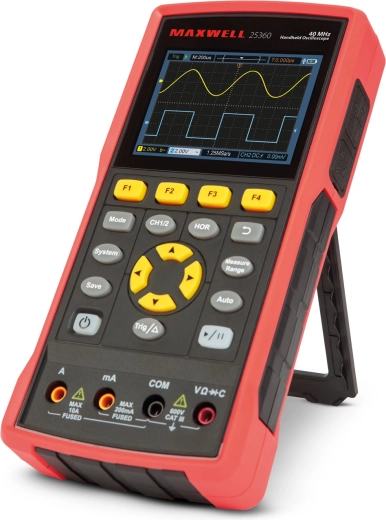

Μέτρηση σημάτων δύο καναλιών
Δύο κανάλια εισόδου επιτρέπουν την παρακολούθηση και σύγκριση ηλεκτρικών σημάτων. Ο παλμογράφος υποστηρίζει αυτόματη, κανονική και μονή ενεργοποίηση για ακριβή καταγραφή κυματομορφών.

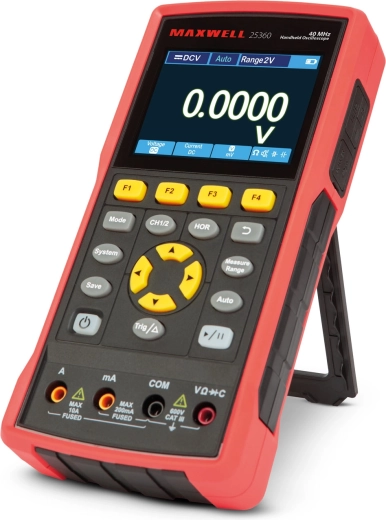

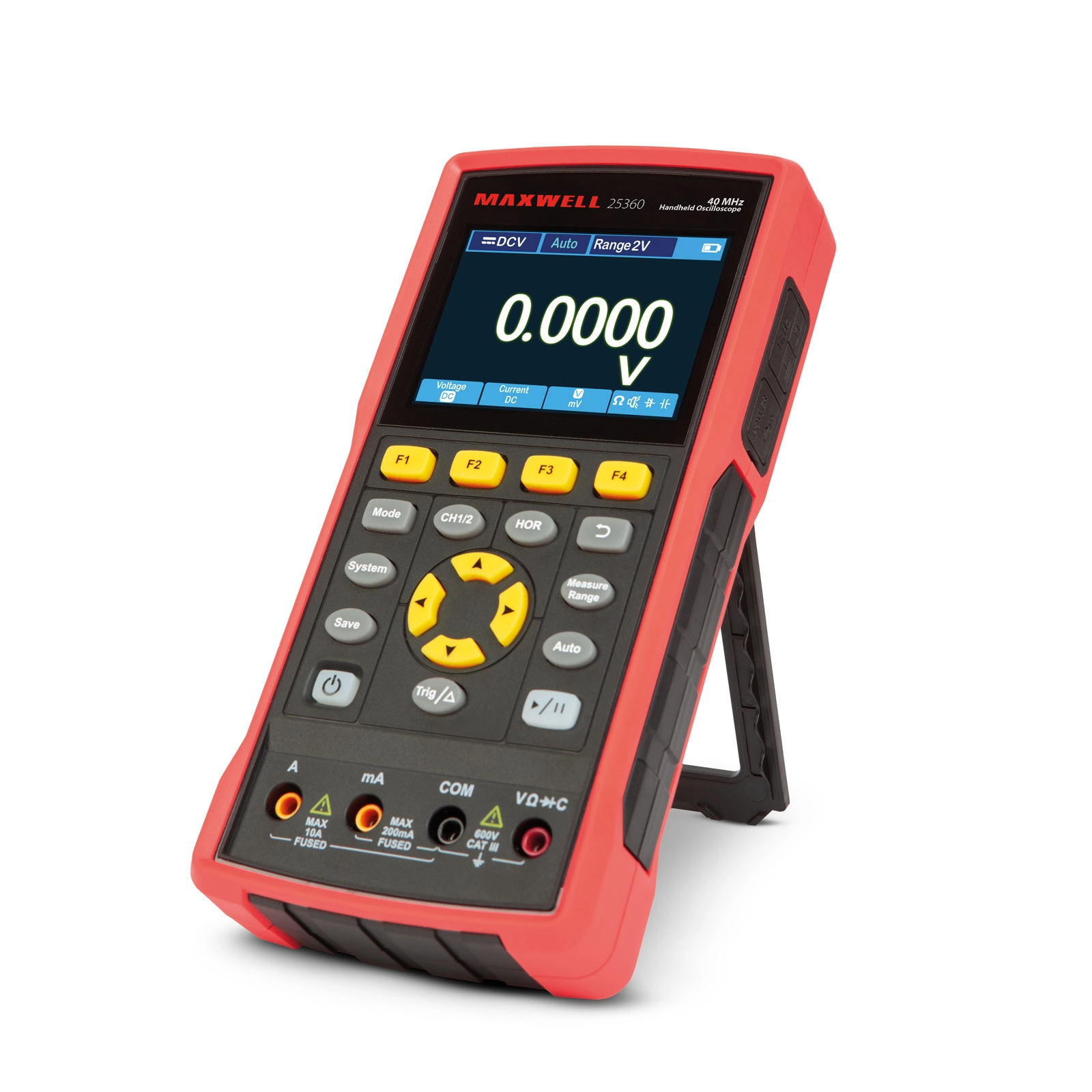

Παλμογράφος και πολύμετρο σε μία συσκευή
Εκτός από την προβολή κυματομορφών, η συσκευή μετρά τάση και ρεύμα συνεχούς και εναλλασσόμενου ρεύματος, αντίσταση και χωρητικότητα. Μια πρακτική λύση για τη διάγνωση ηλεκτρονικών κυκλωμάτων.

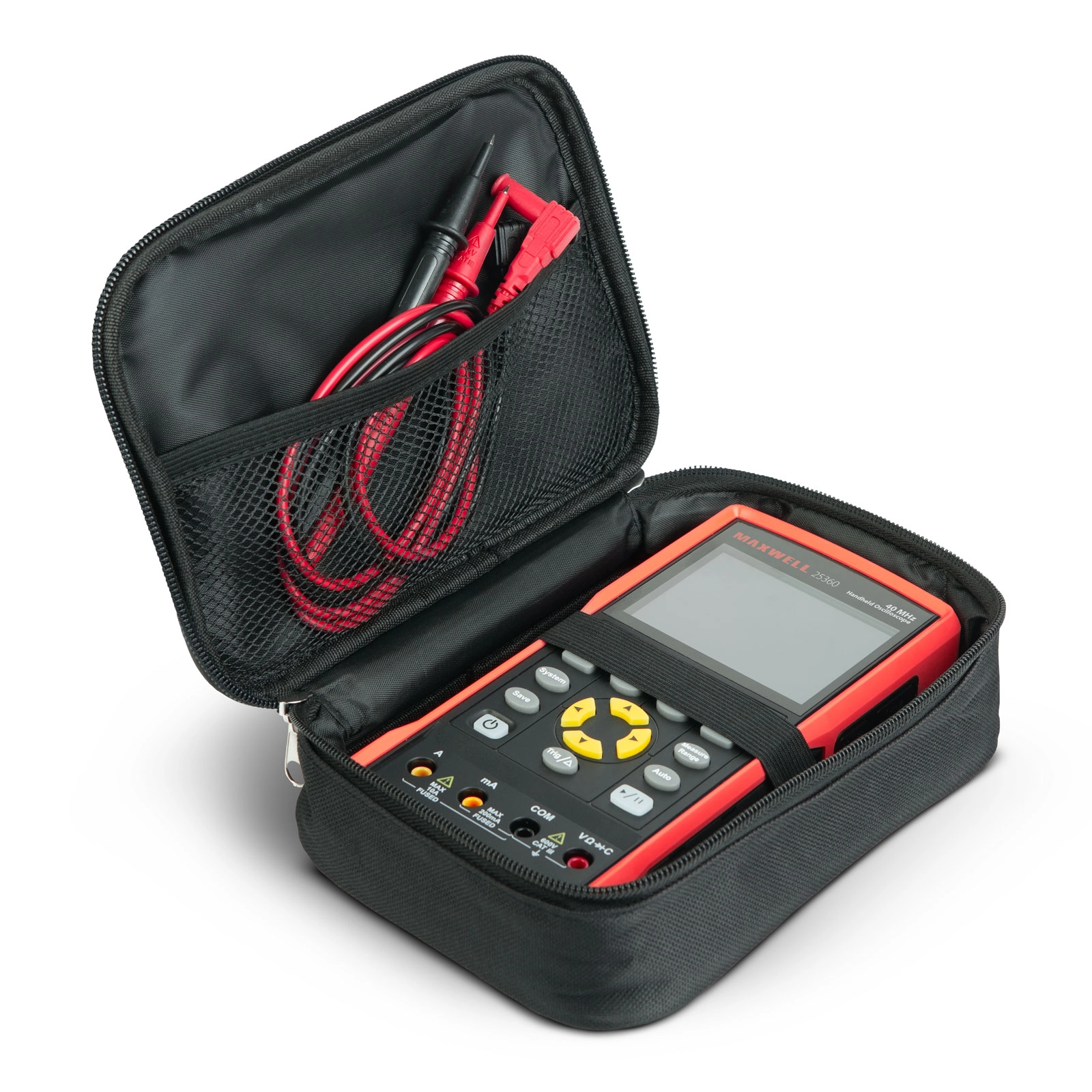

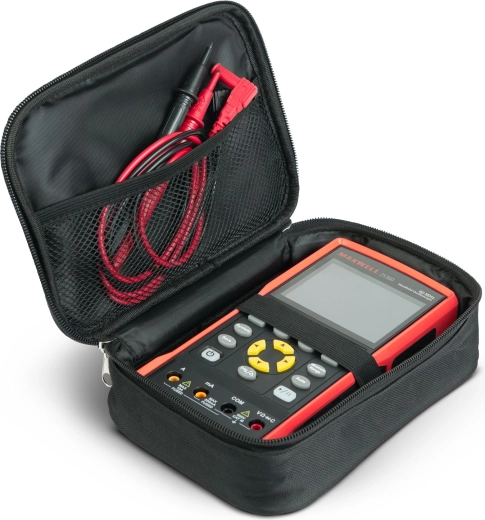

Έτοιμος για εργασία στο πεδίο
Οι ενσωματωμένες επαναφορτιζόμενες μπαταρίες, οι συμπαγείς διαστάσεις και η προστατευτική φορητή θήκη διευκολύνουν την ασφαλή χρήση και μεταφορά. Στη συσκευασία περιλαμβάνονται επίσης τα απαραίτητα εξαρτήματα μέτρησης.
Αυτός ο φορητός ψηφιακός παλμογράφος επιτρέπει τη γραφική παρακολούθηση των μεταβολών των ηλεκτρικών σημάτων στον χρόνο και την αξιολόγηση της συχνότητας, του πλάτους και της μορφής τους. Τα δύο κανάλια, οι ρυθμίσεις ενεργοποίησης και η αυτόματη ή χειροκίνητη επιλογή κλίμακας τον καθιστούν ένα καθολικό όργανο μέτρησης για λάτρεις των ηλεκτρονικών, τεχνικούς επισκευών, σχολεία και οικιακά εργαστήρια.
Το ενσωματωμένο πολύμετρο διευρύνει τις δυνατότητες χρήσης με μέτρηση τάσης και ρεύματος συνεχούς και εναλλασσόμενου ρεύματος, αντίστασης και χωρητικότητας. Η μεγάλη έγχρωμη οθόνη με ρυθμιζόμενη φωτεινότητα και χρόνο εμφάνισης εξασφαλίζει ευανάγνωστη προβολή των τιμών. Τα δεδομένα και τα στιγμιότυπα οθόνης μπορούν να αποθηκευτούν στην εσωτερική μνήμη, ενώ η συσκευή μπορεί να συνδεθεί σε υπολογιστή μέσω διασύνδεσης USB Type-C.
Κύρια χαρακτηριστικά:
- παλμογράφος δύο καναλιών και πολύμετρο σε μία συσκευή,
- αντιολισθητικό περίβλημα για ασφαλές κράτημα,
- τροφοδοσία με επαναφορτιζόμενη μπαταρία για χρήση χωρίς σύνδεση στο ηλεκτρικό δίκτυο,
- αυτόματη και χειροκίνητη ρύθμιση της κλίμακας μέτρησης,
- αποθήκευση μετρημένων δεδομένων και στιγμιότυπων οθόνης,

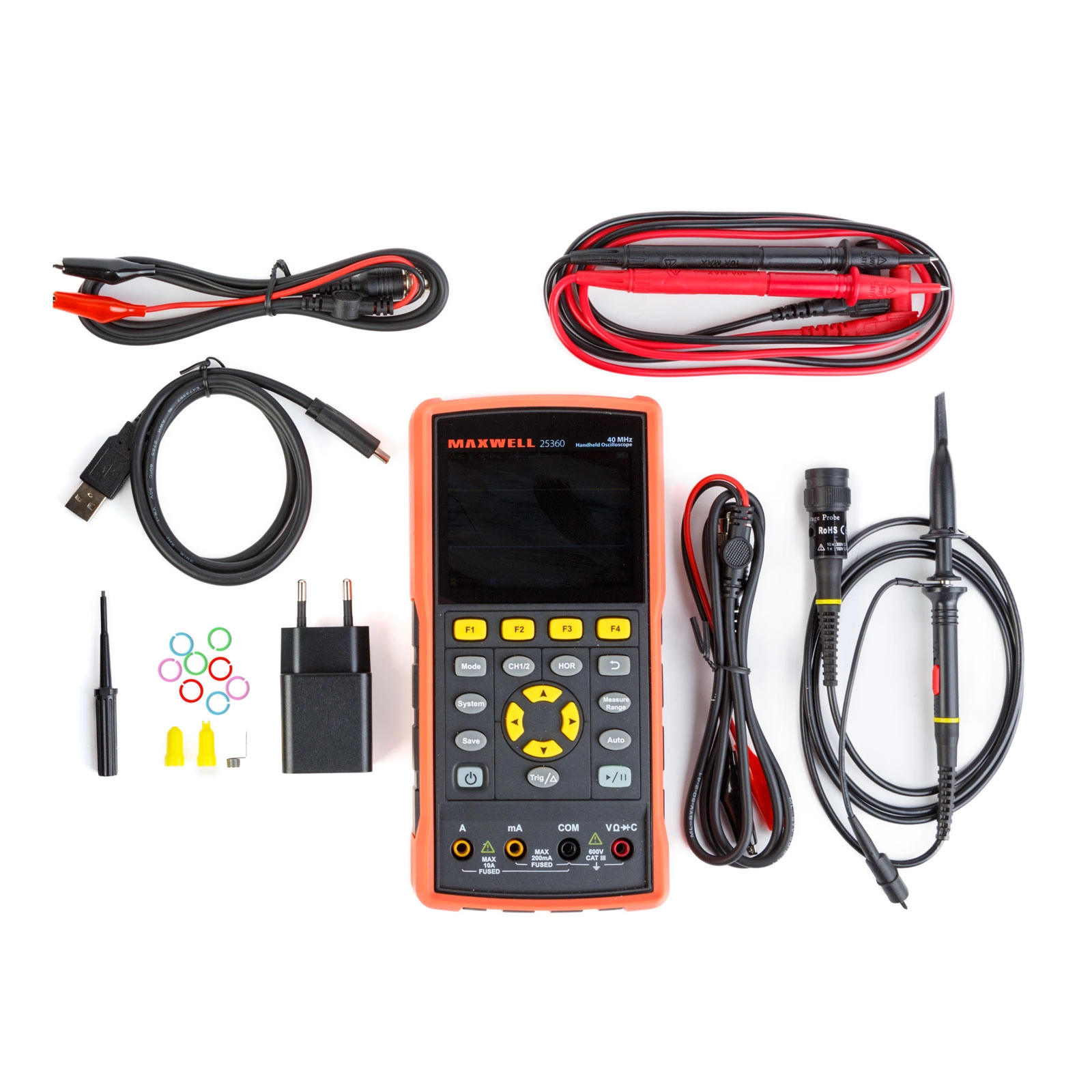

- στη συσκευασία περιλαμβάνονται ακροδέκτης μέτρησης, ακίδες μέτρησης, κροκοδειλάκια, καλώδιο δεδομένων, τροφοδοτικό δικτύου και φορητή θήκη.
Προδιαγραφές
- Τύπος συσκευής
- Φορητός παλμογράφος δύο καναλιών με πολύμετρο
- Διαστάσεις
- 95 × 200 × 38 mm
- Οθόνη
- Έγχρωμη LCD 3,5″
- Ανάλυση οθόνης
- 320 × 240 px
- Τροφοδοσία
- 2× ενσωματωμένες επαναφορτιζόμενες μπαταρίες 18650, 2200 mAh, 3,7 V
- Υποδοχή
- USB Type-C
- Τροφοδοτικό δικτύου
- 100–240 V AC, 50/60 Hz → 5 V DC, 2 A
- Κατανάλωση
- < 5 W
- Θερμοκρασία λειτουργίας
- 0 έως +40 °C
- Υγρασία λειτουργίας
- < 90 %
- Χρώμα
- Κόκκινο
- Βάρος με την μπαταρία
- Περίπου 600 g
- Εύρος ζώνης παλμογράφου
- 40–200 MHz
- Αριθμός καναλιών
- 2
- Ρυθμός δειγματοληψίας
- 125 MSa/s έως 1 GSa/s
- Ρυθμός ανανέωσης κυματομορφής
- 10 000 wfms/s
- Απόσβεση ακροδέκτη
- 1×, 10×, 100×, 1000×, 10000×
- Μέγιστη τάση εισόδου παλμογράφου
- 400 V
- Τύπος ενεργοποίησης ακμής
- Αυτόματη, κανονική, μονή
- Μέτρηση τάσης DC
- 200 mV έως 1000 V
- Μέτρηση ρεύματος DC
- 200 mA έως 10 A
- Μέτρηση τάσης AC
- 200 mV έως 750 V
- Μέτρηση ρεύματος AC
- 200 mA έως 10 A
- Μέτρηση αντίστασης
- 200 Ω έως 100 MΩ
- Μέτρηση χωρητικότητας
- 20 nF έως 2 mF
- Λειτουργίες
- Ρυθμιζόμενη φωτεινότητα και χρόνος οθόνης, εσωτερική μνήμη, αποθήκευση δεδομένων και στιγμιότυπων οθόνης, λογισμικό υπολογιστή
- Περιεχόμενα συσκευασίας
- Ακροδέκτης μέτρησης, ακίδες μέτρησης, κροκοδειλάκια, καλώδιο δεδομένων, τροφοδοτικό δικτύου, φορητή θήκη
